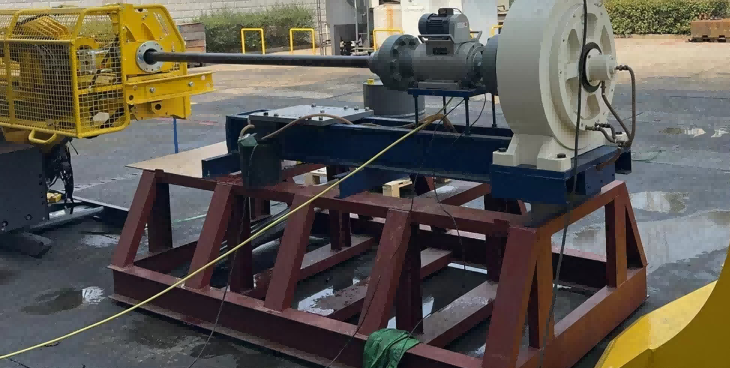

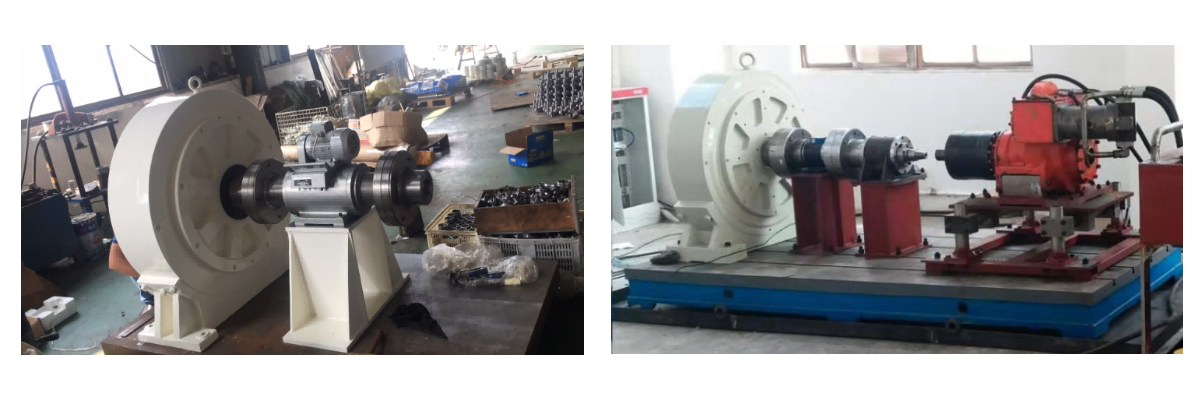

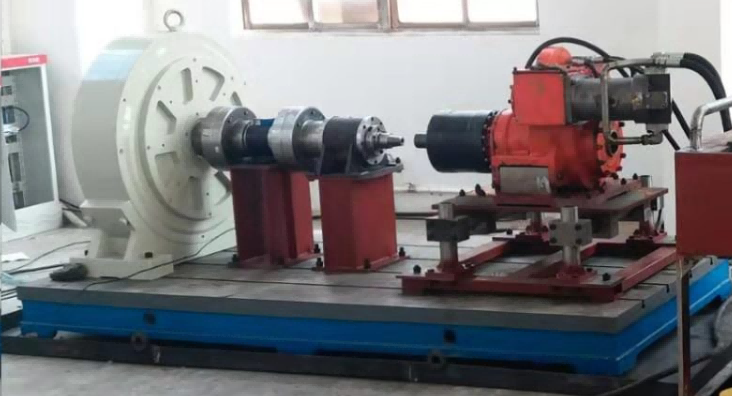

Motor Testbank

Motor Testopstelling (Motor Testopstelling):

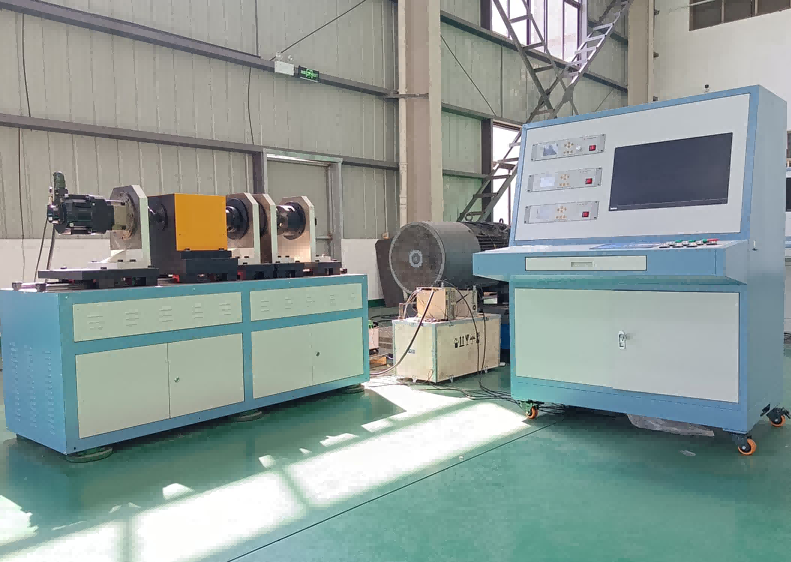

De motortestbank wordt gebruikt om de spanning (DC of AC), stroom (DC of AC), ingangsvermogen, uitgangskoppel (nominaal koppel, blokkeerkoppel, startkoppel, maximaal koppel), toerental, uitgangsvermogen en efficiëntie van de motor te testen en weer te geven. Temperatuur, trillingen, geluid, enz. Het kan typekeuringen, fabriekstesten en prestatietesten uitvoeren om de algemene prestaties van motoren te evalueren, en biedt een nauwkeurige en precieze basis voor het onderzoek, de ontwikkeling, de productie en de reparatie van motoren. De motortestbank kan verschillende soorten asynchrone motoren, synchrone motoren, permanente magneetmotoren, AC-motoren, DC-motoren, motoren voor nieuwe energievoertuigen, scheepsaandrijfmotoren, enz. testen. De motortestbank (motortestbank) bestaat uit de te testen motor, snelheids- en koppelsensoren, stroomsensoren, spanningssensoren, temperatuursensoren, trillings- en geluidssensoren, regelbare analoge belastingen (elektrische dynamometer, wervelstroomdynamometer, hysteresisdynamometer, enz.), gietijzeren installatieplatform, bevestigingsmiddelen, koppelingen, elektrische schakelkast, computerdata-acquisitie real-time regelsysteem intelligente elektrische parameter meetinstrument (of vermogensanalysator), motortestsoftware, MAP-efficiëntie wolkdiagram, enz.

De routinetestitems voor de motortestbank zijn als volgt:

1. Nullasttest

2. Belastingstest

3. Temperatuurstijgingstest

4. Efficiëntietest

De optionele testitems voor de motortestbank zijn als volgt:

1. Blokkeertest

2. Overtoerentest

3. Tegenelektromotorische krachttest

4. DC-weerstandsmeting

5. Isolatieweerstandsmeting

6. Netfrequente spanningstest

7. Interturn-spanningstest

Volledige dimensionale toepassingsscenario's:

1. R&D-laboratorium van onderneming (nieuwe productontwikkeling)

*Aandrijfmotor voor nieuwe energievoertuigen

Test permanente magneet synchrone aandrijfmotor, BSG/ISG startgenerator, EPS-stuurmotor en boordwaterpompmotor; Teken efficiëntie-MAP-diagram, piek aanhoudend koppel, hoogtoerige zwakke magnetische prestaties, simuleer voertuigwegcyclusomstandigheden, verifieer hoge en lage temperatuur, remenergieterugwinning, NVH-geluid en trillingsprestaties.

*Industriële servo/spindel hogesnelheidsmotor

Machine tool spindle, robot joint servo, stappenmotor; Test dynamische respons, positioneringsnauwkeurigheid, overbelasting, stapsgewijze belasting, hoge snelheidsstabiliteit en optimaliseer het controller-afstemmingsalgoritme.

*Efficiënte en energiebesparende industriële motoren

Laagspanning/hoogspanning asynchrone, permanente magneet synchrone ventilator- en waterpompmotoren; Test de efficiëntie, arbeidsfactor en verliezen onder alle bedrijfsomstandigheden, benchmark tegen nationale eerste/tweede niveau energie-efficiëntienormen en optimaliseer het elektromagnetische ontwerp van de motor.

*Speciale precisiemotor

Luchtvaartgeneratoren, medische apparatuur motoren, hogesnelheidsluchtcompressoren, magnetische levitatiemotoren, simuleer extreme omgevingen zoals vacuüm, hoge en lage temperatuur en lage druk om betrouwbaarheid te verifiëren.

2. Motorproductielijn (fabriekskwaliteitsinspectie)

Batch eindproduct volledige inspectie/steekproefinspectie: nullaststroom, isolatie-spanning, windingkortsluiting, blokkeerprestaties, draairichting, nominale belastingstemperatuurstijging, geluid; Geautomatiseerd snel testen, verkorting van de testcyclus van een enkel apparaat, voorkomen dat defecte producten de fabriek verlaten, en aanpassing aan productielijnen voor huishoudelijke apparaten, elektrisch gereedschap en kleine DC-motoren.

3. Betrouwbaarheids- en verouderingsduurtestlaboratorium

Lange termijn cyclische belastingveroudering, start-stop-impactduurzaamheid en versnelde levensduurtesten;

Extreme conditieverificatie: overbelasting, overtoeren, hoge en lage temperatuur vochtige warmte afwisseling, frequente voorwaartse en achterwaartse rotatie;

Foutsimulatie: fase-uitval, blokkering, spanningsfluctuatie, verificatie van motorbeveiligingsfunctie en isolatielevensduur.

4. Externe test-/certificeringsinstanties

Type testen, testen van energielabeling en productconformiteitscertificering; Gekwalificeerde testrapporten leveren om te voldoen aan markttoegang, aanbestedingen en export IEC-certificeringseisen, strikt volgens nationale normen en internationale testspecificaties.

5. Onderwijs experimenten in universiteiten en onderzoeksinstituten

Onderwijs en praktijktraining in elektrotechniek en automatisering; Experimenten uitvoeren over motorprincipes, aandrijfregeling, vermogenselektronica en nieuwe motortopologie-algoritmen voor cursusonderwijs, afstudeerontwerp en onderzoeksprojectvalidatie.

6. Huishoudelijke apparaten, elektrisch gereedschap en slimme thuisindustrieën

Airconditioningcompressor, wasmachine, ventilator, stofzuiger, tuingereedschap, borstelloze motor voor veegmachine; Detecteren van energie-efficiëntie, geluid, temperatuurstijging en levensduur, voldoen aan de nationale energienormen voor huishoudelijke apparaten en optimaliseren van productgeluidsreductie en batterijduurprestaties.

7. Bouwmachines, landbouwmachines en scheepsmotoren

Aandrijfmotor voor graafmachines, elektrische motor voor landbouwmachines, scheepsaandrijfmotor; Simuleer zware, hobbelige en langdurige continue bedrijfsomstandigheden om de koppelstabiliteit en betrouwbaarheid van de bescherming onder zware omstandigheden te verifiëren.
